Arma Mix ULTRA

10000 times in use

LANGWELLENRÜRWERKE - ARMA MIX ULTRA

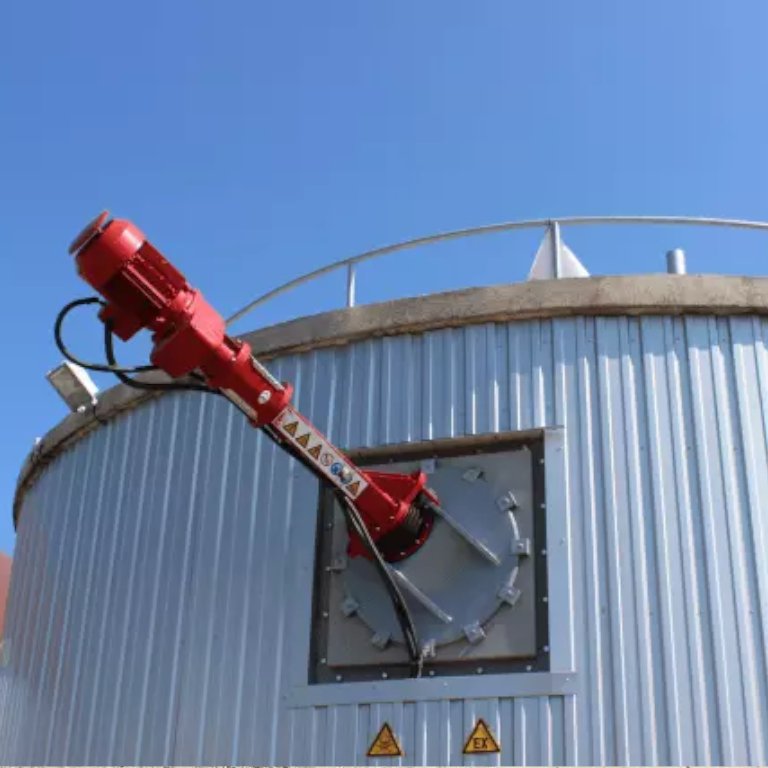

Armatec Langwellenrührwerke sind bereits 1.000fach im Einsatz in Biogasanlagen. Sie dienen zum Aufbereiten von Substraten wie Nachwachsenden Rohstoffen, Fest- und Flüssigmist, Grasschnitt oder auch Speiseresten.

Von der Vorgrube, über die Hydrolyse weiter zu Fermenter – Nachgärer – Endlager: überall sind die Langwellenrührwerke einsetzbar. Wir bieten Ihnen Lösungen für Beton-, Edelstahl- oder Emaillebehälter an!

Abmessungen entnehmen Sie bitte dem Datenblatt

Vorteile Langwellenrührwerke

Elektrischer Antrieb liegt außerhalb des Behälters – dadurch einfache Wartungsarbeiten
Ex – Zonen 2 Zulassung
Schwenkachse ist außerhalb des Behälters
Die mehrfach gelagerte Antriebswelle läuft im Ölbad
Geeignet für Beton- oder Stahlbehälter
Deckeneinbau oder Installation durch die Behälterwand möglich

Doppelter Korrosionsschutz

Feuerverzinkung
Teerepoxid – Beschichtung
oder in V2A oder V4A Ausführung.

Hohe Rührleistung und hervorragende Durchmischung – bei kurzen Laufzeiten

Hoher Wirkungsgrad bei unterschiedlichem TS Gehalt
Für 24 Stundenbetrieb ausgelegt
Großer Schwenkbereich – wirksame Rührwerkslänge im Behälter bis 5,5 m: kann je nach Substratzusammensetzung, Menge und TS-Gehalt stufenlos bei laufendem Betrieb eingestellt werden, da kein Bodenlager notwendig ist.
Motorleistungen wählbar von 15 – 22 kW.
2 oder 3 Propeller mit einer bakterienschonenden Drehzahl von 200 U/min einsetzbar.
Saug- oder Druckflügel – mit 8mm Platinen für eine lange Standzeit – stehen in verschiedenen Materialien zur Verfügung.
Durch die 2 Propeller wird die Durchmischung des gesamten Behälters garantiert. Der obere Propeller kann auf dem Schutzrohr in unterschiedlichen Positionen montiert werden.

Einfache Montage

Am Rührwerk ist ein gasdichter Grundrahmen angebracht, welcher auf den Einbetonierrahmen aufgeschraubt wird. Dieser ist fest im Behälter verankert.

Datenblatt

ANWENDUNG

Biogasbehälter: Hydrolyse–Fermenter–Nachgärer–Endlager Trockensubstanzgehalt bis 15 %
Substrattemperatur bis 70°C
pH Werte 6,5 – 8,5

Durchmischung auf allen Ebenen durch 2 Rührfügel
Von unten nach oben ziehend (Rechtslauf) oder
von oben nach unten drückend (Linkslauf)

GETRIEBE

Stirnradgetriebe, schrägverzahnt, geräuscharm
Ex-Getriebe: Zone II
Untersetzung: i = 7,27
Abtriebsdrehzahl: 201 U/min (50 Hz) bzw. 199 U/min (60 Hz)
Eigene Ölkammer, Getriebeöl ISO VG 220 Mineralöl
Ölwechsel nach 500 bzw. 10.000 Betriebsstunden (alle 2 Jahre)

INSTALLATION

Seiteneinbau durch die Wand bzw. Deckeneinbau
Behälter aus: Beton / Emaille / Edelstahl / Stahl oder Lagunen Einbautiefe bis zu 3,0 m unter maximalen Füllstand Einbetonierrahmen: 1,15 x 1,15 m
Sonderabmaße auf Anfrage

RÜHRFLÜGEL

Drehzahl: 201 U/min (50 Hz) bzw. 199 U/min (60 Hz) 2 – 3 Stück: ziehend, drückend oder
Universal für Rechts-/Linkslauf
Ø 880 – 1.000 mm
8 mm Platinenstärke, Stahl, beschichtet bzw. Edelstahl V2A/ V4A Oberer Rühr ügel auf der Achse verschieb- und einstellbar

TECHNISCHE DATEN

Rührwerkslängen: 4,5 / 5,0 / 5,5 m (Länge im Behälter) Schutzrohr: Ø 127 mm in Edelstahl
Abtriebsrohr: Ø 89 mm in V2A, mehrfach gelagert, läuft im Ölbad (SAE 80 W 90)
Tragrohr: zur Aufnahme Abtriebswelle, Schutzrohr, Tragrohrdeckel und Kupplung, pulverbeschichtet
Grundrahmen mit Tragrohrdeckel Ø 880 mm (gasdicht), verzinkt und teerepoxidharz beschichtet (Edelstahlausführung auf Anfrage) Doppelte Faltenbalgabdichtung aus EPDM
Schalldruckpegel: 78 dB(A) ohne Schallschutzhaube I 71 dB(A) mit Schallschutzhaube

VERSTELLBEREICH

Seitlich über Tragrohrdeckel: 360 ° Neigung bis zu 45 °
Neigungsverstellung über Oberlenker
Schwenkachse außerhalb des Behälters

MOTOR

Leistung: 15,0 I 18,5 I 22,0 kW Spannung: 400 V bzw. 460 V
Frequenz: 50 Hz bzw. 60 Hz
Drehzahl: 1.460 U/min bzw. 1.760 U/min Ex-Motore: II 3G Ex n II T3
Motorschutz: 3 x PTC 160° Wirkungsgradklasse: IE 2 Ölausgleichbehälter

STEUERUNG

Wir empfehlen folgende Steuerungen:
– Sanftanlauf
– Frequenzumrichter
– Lieferung erfolgt ohne Anschlusskabel
